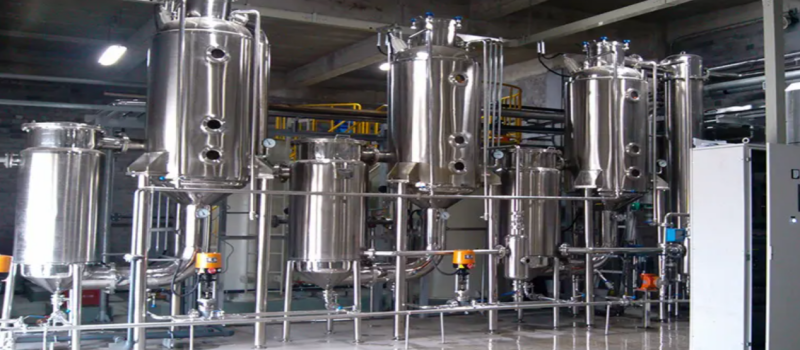

三效蒸發器主要由相互串聯的三組蒸發器、冷凝器、鹽分離器和輔助設備等組成（如圖所示）。

三組蒸發器以串聯的形式運行，組成三效蒸發器。 整套蒸發系統采用連續進料、連續出料的生產方式。高含鹽廢水首先進入一效強制循環結晶蒸發器，結晶蒸發器配有循環泵，將廢水打入蒸發換熱室，在蒸發換熱室內，外接蒸氣液化產生汽化潛熱，對廢水進行加熱。由于蒸發換熱室內壓力較大，廢水在蒸發換熱室中在高于 正常液體沸點壓力下加熱至過熱。加熱后的液體進入結 晶蒸發室后，廢水的壓力迅速下降導致部分廢水閃蒸， 或迅速沸騰。廢水蒸發后的蒸氣進入二效強制循環蒸發 器作為動力蒸氣對二效蒸發器進行加熱，未蒸發廢水和 鹽分暫存在結晶蒸發室。一效、二效、三效強制循環蒸 發器之間通過平衡管相通，在負壓的作用下，高含鹽廢 水由一效向二效、三效依次流動，廢水不斷地被蒸發， 廢水中鹽的濃度越來越高，當廢水中的鹽分超過飽和狀 態時，水中鹽分就會不斷地析出，進入蒸發結晶室的下 部的集鹽室。吸鹽泵不斷將含鹽的廢水送至旋渦鹽分離 器，在旋渦鹽分離器內，固態的鹽被分離進入儲鹽池， 分離后的廢水進入二效強制循環蒸發器加熱，整個過程 周而復始，實現水與鹽的最終分離。
